这是彭文华的第173篇原创

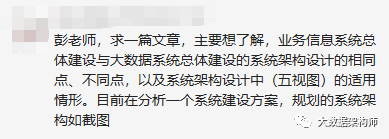

哎呀妈呀，现在催稿群里的要求越来越高了啊！你看看这哥们的要求，太难了好吗？？？
不过这还真是系统架构师该干的事情。话说我最近写的东西的确有些偏了，我认真反省，坚决改正！感谢兄弟们。
系统架构，架构啥？
虽然我本硕都是软件工程专业，软件设计是一直在学的，软件架构设计思想也早早的学过，但是很长一段时间都不知道架构到底是个啥东西。刚入行的时候只会写代码，后来变老手了，就开始写项目文档。
一开始还接触不到核心，只是写自己工作内容相关的。之后当项目经理，就能看到完整的项目文档，但是仍然不太明白为啥要那么多架构图。什么总体架构、逻辑架构、数据架构、功能架构、网络架构、运行架构等等。
我反正是一头的雾水，只顾把自己那摊子事儿搞定就完事了。其他的就追着开发那边给画。而且乙方做项目，基本都是先干活，后补文档。后来，随着项目越做越多，学习的知识也越来越丰富，最重要的是文档越写越多，慢慢的我也就明白了。

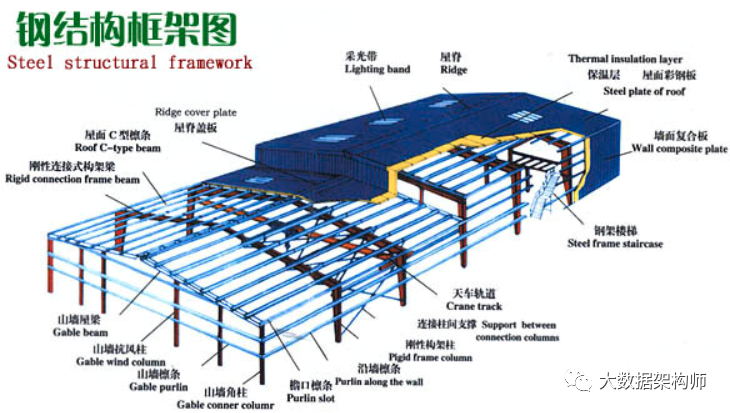

其实系统架构，说白了，就相当于房子的设计过程。需要一个总体的样子，还得有里面的支撑结构，还要设计好水暖管线，外壳的装饰以及样板房的设计。每一个内容都得要一套图纸，产出结果自然就是各种架构图了。
这些架构图都表达啥？
讲真，要写好这篇文章，得把《系统架构师》的考试内容细细的读一遍才行。
我这糙就糙一些吧，你看个大概，回头我再细化，写的不对的地方，可以加我微信，给我提意见，我给发红包。
总体架构
总体架构呢，就是买房的时候进门看到的那个大沙盘：整个小区有多大，楼有多高、里面的环境是咋样的？都有哪些配套？方方面面看个大概。所以总体架构基本上把下面所有的架构都体现了。下面所有的架构也都是要与总体架构保持一致。
总体架构需要说明几件事情：
1、整个系统的硬件设置是怎么回事？
2、数据大概是从哪里来，怎么采集、存储、处理、交换的？
3、做了哪些功能抽象，以便于支撑上层的应用？
4、提供哪些业务应用？管理、控制等功能有哪些？
5、终端用户怎么访问和使用这些应用？
6、该系统与外部系统是怎么进行对接的？
7、如何保障整个系统的安全、可靠、高质量的建设？
这个整体架构还是比较简单的，复杂的手机上没法看。你打开看个意思就行了。

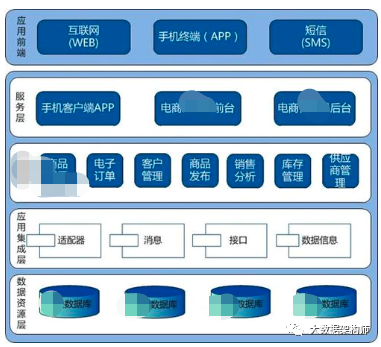

逻辑架构
其实总体架构有了，逻辑架构也就有了。为啥呢？如果说总体架构是整个小区的沙盘，那逻辑架构就是这栋楼房了。把小区大门、绿地、路等保障小区安全、有序的东西去掉。所以逻辑架构里会去掉各种保障、底层的硬件基础等非软件开发逻辑核心的内容。
所以有很多简单的项目压根就不写逻辑架构，直接用总体架构就行了。复杂的呢，就要把上面总体架构中间分层的逻辑给写清楚一些。
逻辑架构设计的目的就是为了告诉读者，整个系统是怎么产生左右的。所谓的系统架构，主要说的就是这部分。早期的单体架构、后面的各种分层架构、微服务、服务网格等，说的都是在这里进行设计。
在设计的时候，会用到很多种设计模式，比如你看到有一个应用支撑层/服务层之类的，这就是做了一个MVC，把业务逻辑和用户前端分离。而所有的逻辑架构都有数据层，这是最早的MVP，即数据、用户视图和处理逻辑分离。当然，系统越复杂，架构图就越复杂。这里只是给一个简单的图供你参考了。
应用架构
顾名思义，就是应用太丰富了，需要整理整理。内部有哪些应用，怎么对外部提供服务。很多项目都没有这个，因为应用比较少，不值得多废点人工单独写。

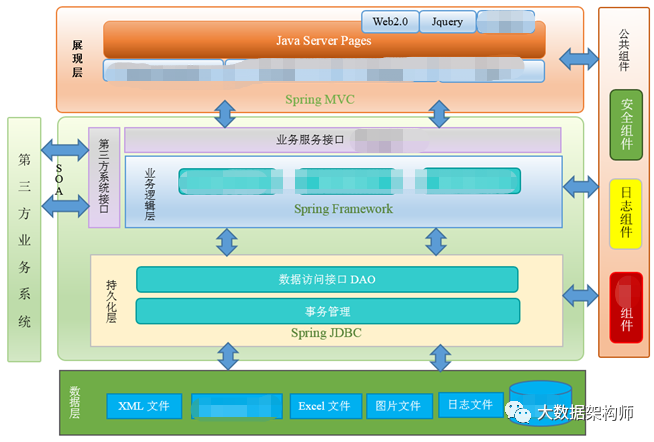

技术架构
技术架构要干啥也就很清楚了，就是每一层，我们都用什么组件、什么技术解决什么问题。
数据架构

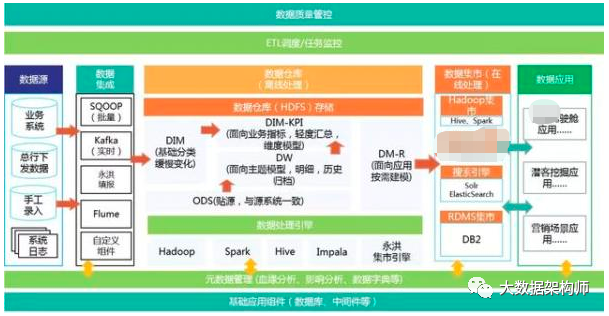

数据架构其实就是从数据侧描述数据怎么来、怎么存、怎么加工、怎么使用。就像这样：
从数据源开始，数据通过哪些方式集成过来；集成到数仓之后，都存在哪里，数仓怎么分层，每一层都干啥；在数据集市中又怎么存、怎么管；到数据应用层又提供哪些应用。上面所有的一切，都用什么技术，什么组件，解决什么问题。

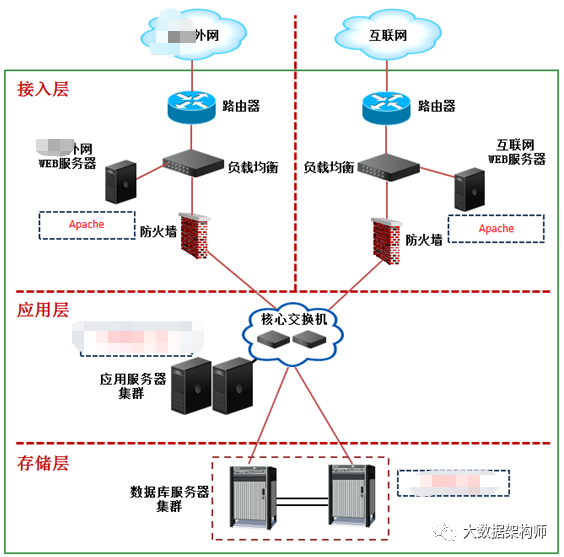

部署架构
部署架构也叫网络架构，就是底层服务器、网路的设计，提供网络安全、服务可靠性的设计。再简单一些理解，就是你这些应用、数据库都放在那台服务器上，这些服务器都在哪个ip端，怎么进行访问。
功能架构
这个没啥好说的，就是你的前台页面的功能菜单的目录结构。你怎么组织系统的所有功能，给用户提供相应的服务。
运行架构
运行架构其实就是软件内部，这些系统内部是怎么运转的，一般会画很多时序图、状态图、活动图。这玩意可费劲了，我们一般不单独画一个运行架构，而是在概要和详细设计里画。
区别与联系
传统信息系统项目和大数据项目还是有很显著的区别的。从架构层面上来说，该有的肯定都得有，只不过其中的内容会有侧重点。我简单对比一下，您将就着看：
| 对比项 | 传统IT项目 | 大数据项目 |
| 重点 | 80%应用 | 80%数据 |
| 类型 | OLTP事务处理 | OLAP分析处理 |
| 安全 | 应用安全 | 数据安全、质量、治理 |
| 总体架构 | 侧重业务应用 | 放大数据层 |
| 逻辑架构 | 各种SOA、微服务 | 各种DW、OLAP分层 |
| 技术架构 | 什么Spring、JSP、Ajax | 各种Hadoop生态组件 |
| 数据架构 | 侧重关系型数据库 | 侧重分布式数据库 |
| 部署架构 | 一般主从即可 | 集群 |
| 功能/运行 | 看项目，无偏向 | 看项目，无偏向 |
总结
所有的架构都是基于业务出发的，因此脱离实际业务的架构都是无意义的。
我们在进行架构设计的时候，需要用不同的图形来解释、阐释整个系统运行的肌理。
总体架构涵盖系统的方方面面；
逻辑架构阐述整个系统是如何实现业务需求的；
技术架构则从技术实现的角度阐述系统的构造；
数据架构讲解数据从哪来，到哪里去；
部署架构则讲清楚系统放在那台服务器上，怎么才能访问到；
功能架构用来组织业务功能；
运行架构则解析系统内部运行机理。
扩展阅读：《系统架构设计师考试宝典+各种系统架构图》，公众号“大数据架构师”后台回复“系统架构”即可下载。
我建了一个群，每天分享各种技术文档。加我微信shirenpengwh，咱进群聊~~
